热熔胶（英文名：Hot Glue）是一种可塑性的粘合剂，在一定温度范围内其物理状态随温度改变而改变，而化学特性不变，其无毒无味，属环保型化学产品。因其产品本身系固体，便于包装、运输、存储、无溶剂、无污染、无毒型；以及生产工艺简单，高附加值，黏合强度大、速度快等优点而备受青睐。

种类

织物用热熔胶

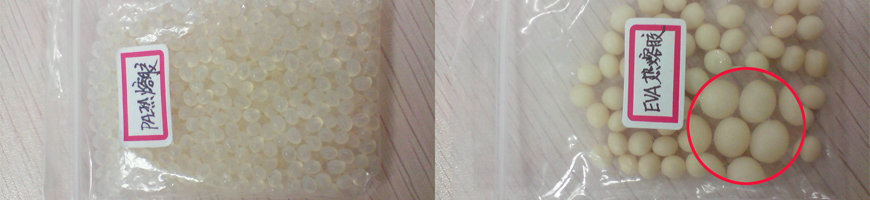

外观：白色或微黄色粒状或粉状

熔点：105-115℃：熔融指数：18-22g10min(160℃)；

松装密度：0.48-0.52g/cm3；安息角：30-35度；

粘接强度：≥1.5-2.0kg/25mm；耐洗性：≥5次。

此类热熔胶可分为聚酰胺（PA）、聚酯（PES）、聚乙烯（LOPE和HDPE）和聚酯酰胺（PEA）等，该类胶粘剂已通过五项成果鉴定，完成国家“七五”攻关、河北省“八五”攻关项目，获国家发明奖、天津市、河北省科技成果奖各一项、获国家发明专利三项。

书刊装订用

食品、饮料、方便面、香烟、啤酒、医药等包装封箱，大都使用热熔胶通过封箱机来完成。书刊装订行业现已废除旧有的线、钉装，改用热熔胶粘制工艺，不仅提高装订质量，更重要是大大加快装订速度，该用途热熔胶技术指标如下：

包装用 书刊用

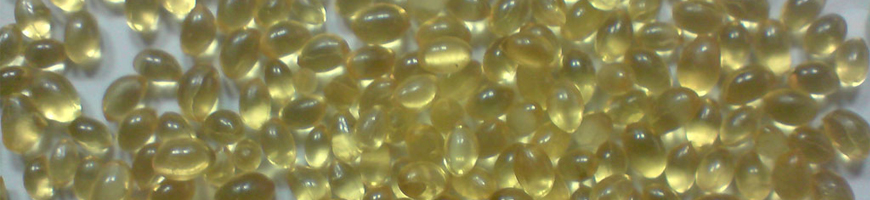

外观 白色粒状 浅黄色片状

熔点（℃）70-84 65-78

粘度 2500-3500 5500-6500

硬度 78-82 65-75

固化速度 3-5 0-20

热熔压敏胶

主要用于妇女卫生巾、儿童尿布、病床垫辱、老年失禁用品等。特别是后者，随着我国人口结构的不断老龄化。今后老年失禁用品的需求将会迅速增加。该用途热熔胶的技术指标如下：

外 形：白色或微黄色块状粘弹、固体；

熔点：80-90℃；

粘接强度：2.0-2.51g/25mm；

卫生要求：无味、无毒、不刺激皮肤。

多用途溶剂型热熔胶

在诸多产品的生产中，如：热熔转印、液晶材料密封、壁纸防伪、书画裱糊、计算机打印、食品生产日期打字、电线电缆剂打码等都是应用热熔胶的性能，但不能使用现有的粒或粉状的剂型，不须在适宜溶剂的存在下制成液状，涂布于某种基材上，获得薄而均匀的胶膜，方可用于后道工序的生产。由于溶质（热熔胶）的种类不同，可以制的多种用途的溶剂型热熔胶。

家具封边用热熔胶

我国是木材缺乏的国家，除了少量高档家具使用实木以外，通常家具大都使用纤维板，刨花或锯末板制作，而家具板材的边沿部位必须使用热熔胶将封边材料粘接起来，增加美感，酷似实木家具。该用途热熔胶的技术指标如下：外观：白色呈微黄色粒状或棒状。

熔点：70-84℃；粘度：45000-75000（180℃）。

相对硬度：70-80%；固化速度：8-12秒。

热塑性粉末涂料

主要有聚乙烯（CDPE）和聚氯乙烯（PVC）粉末涂料两大类。用于网箱养鱼、马路护栏、自行车筐、架、冰箱隔架、电扇罩等。根据需要作成各种颜色，涂装在金属制品的表面起到保护和装潢作用。

性能： LOPE涂料 PVC涂料

颜色： 根据用途选定 依用途选定

粒度： 80-120目 80-120目

金属附着力： 良 优

通用型号：OSD

热熔胶膜

热熔胶膜主要分为热塑性和热固性两大类，主要用于电子产品铭牌、塑料、五金件、手机视窗框和前盖的粘接；即使在不平整物体表面粘接也可获得好的效果。颜色：褐色

厚度：0.1-0.205MM

溶解温度：120-160℃

压力：10-20磅/平方英寸

热熔时间：3-30秒

主要型号：3M615、TESA8475、TESA8432、思卡帕H192等。
